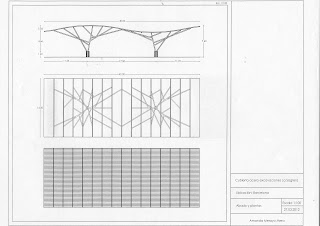

Planos e infografía
La cubierta propuesta consta de 2 pilares principales que soportarán la lámina superior a modo de paraguas con un sistema de palillería elaborada con tubos cilíndricos hueco de acero inoxidable conectados entre sí mediante soldadura y con la lámina superior con piezas de conexión metálicas y tornillería.
La forma aerodinámica de la lámina superior facilita su resistencia a las fuerzas del viento
Sistema de anclaje
Los pilares principales están fabricados con tubo de acero inoxidable macizo. Estas piezas son la base de sujeción de toda la cubierta. Para su fijación se construirán placas gemelas de anclaje unidas entre sí con tornillería y a la zapata de hormigón inferior con garras. Este sistema de placas gemelas facilitará el desmontaje de la estructura, quedando únicamente la placa inferior “sumergida” en el sustrato.
El plano superior estará formado por placas modulares de acero inoxidable fijadas al sistema de palillería inferior mediante tornillo inox, lo que permitirá su desmontaje una vez hayan finalizado los trabajos de excavación.
